網絡攝像機安裝拾音器教程(圖文)

返回列表 來源:光橋 查看手機網址
掃一掃!網絡攝像機安裝拾音器教程(圖文)掃一掃!
瀏覽:- 發布日期:2017-12-23 16:21:42【

在有些環境下,不光要進行視頻監控,還要同步錄音,這就需要在有攝像頭的同時,還要接錄音設備----拾音器。

下面就來說說如何在網絡攝像機上接拾音器

拾音器在供電狀態下通過音頻線將采集的音頻傳輸到網絡攝像機,共同通過網線傳輸到硬盤錄像機進行音頻錄制。

1

拾音器的分類介紹

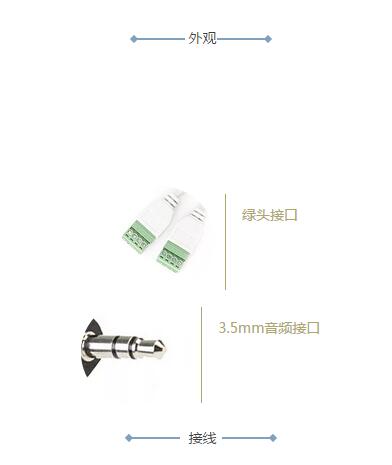

拾音器分為兩種:綠頭接口和3.5mm拾音器接口

01

綠頭接口

4

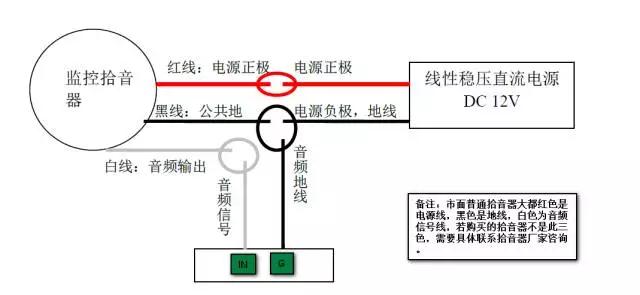

此類接線比較簡單,普通的拾音器一般有三根線,一般是信號線、電源正極,電源負極。

方法如下:

A)音頻信號線接IN

B)電源負極接地G

C)電源正極接拾音器的供電電源正極

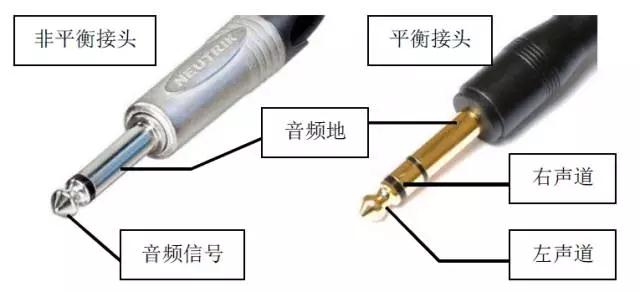

3.5mm接口

5

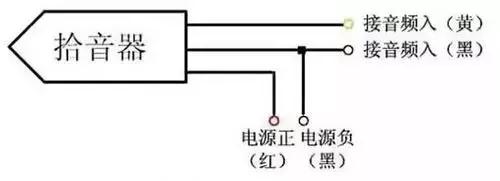

這種拾音器的音頻線可以單獨或者同時接左/右聲道,監控拾音器公共地接音頻地,現在主流的網絡攝像機都采取此種接線方式。

工具:拾音器、3.5mm音頻頭、12V直流電源、網絡攝像機

準備工作

網絡攝像機

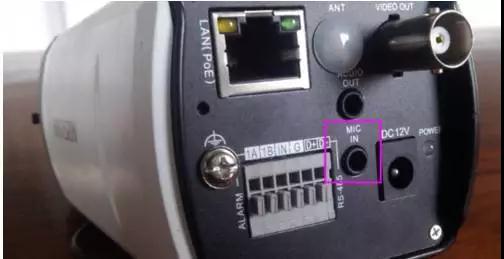

帶有音頻輸入插孔的網絡攝像機,一般音頻插孔標志為Mic in/line in。此篇文章是假設網絡攝像機已經處于正常工作狀態下,所以,關于網絡攝像機不贅述。

6

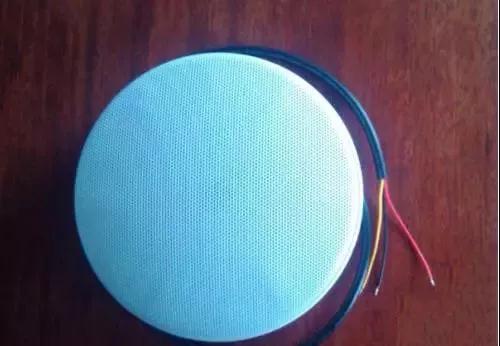

拾音器

拾音器是采集聲音的主要設備,原理我們可以理解為麥克風+放大器。一般的拾音器采用三線制、四線制,電源正極、音頻信號線(正)、公共地。以下圖中三線制拾音器為例,紅線為電源正極,接12V直流電源適配器正極;黃色為音頻信號線,接音頻插頭線中的音頻線;黑色為公共地,接12V直流電源適配器負極和音頻頭地線。

7

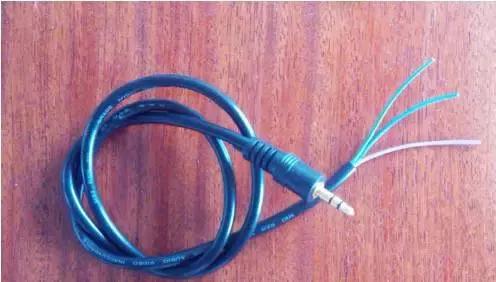

3.5mm音頻插頭(拾音器原配的沒有,需另配)

有的插頭里面有兩根線(這種接線比較明確),也有的有三根線 [其中一根(此處的藍線) 是用不到的,只用紅、綠。

8

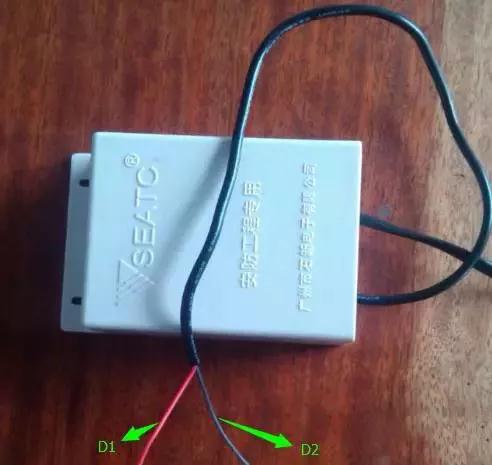

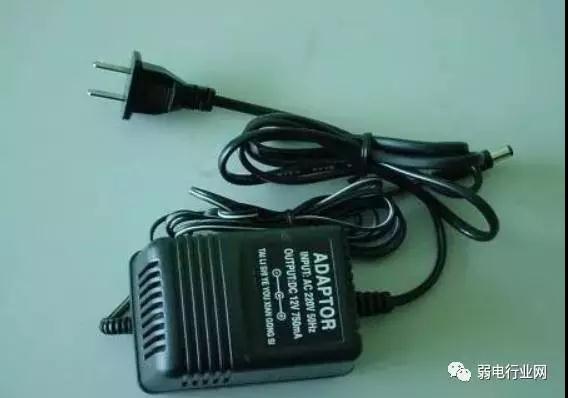

12V直流電源適配器(拾音器原配的沒有,需另配)

一般12v/2A的就足夠,這個直接使用跟監控攝像機一樣的電源適配器就可以。

9

具體接法

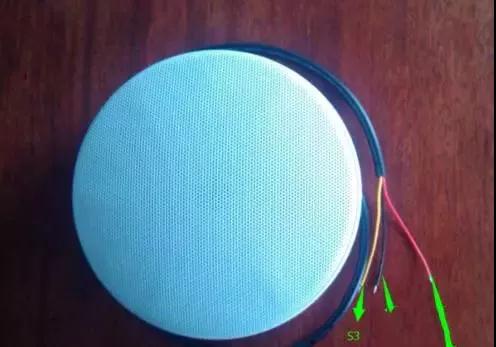

S1接D1,S2接C1和D2,S3接C2,C3直接減掉包好。

10

11

12


每條線的接線如下圖所示,音頻頭插到攝像機的Mic in,在硬盤錄像機中設置這路攝像機通道開啟錄音即可。

注意事項

此接法只適用于網絡監控系統,如果是模擬監控,音頻需要另外布施音頻線路,通過bnc頭接到硬盤錄像機上對應的的音頻輸入接口。

一個最簡單的音視頻監控系統安裝圖解

一個最簡單的音視頻監控系統需要以下硬件設備

拾音器+網絡攝像機+交換機+NVR(PC主機)+輸出設備與電源(配件)等。

  1. 拾音器

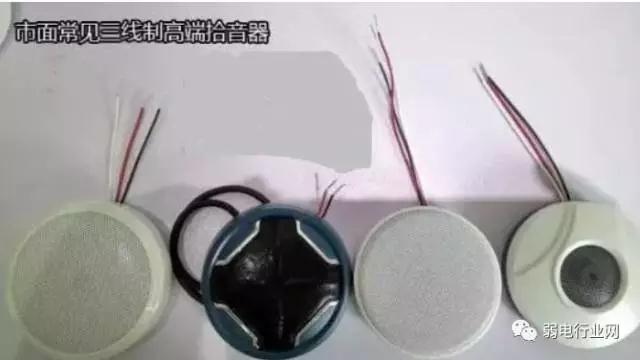

    市面上常見的三線制拾音器

13


紅、白、黑線分別代表了電源、音頻、公共地(負極)。

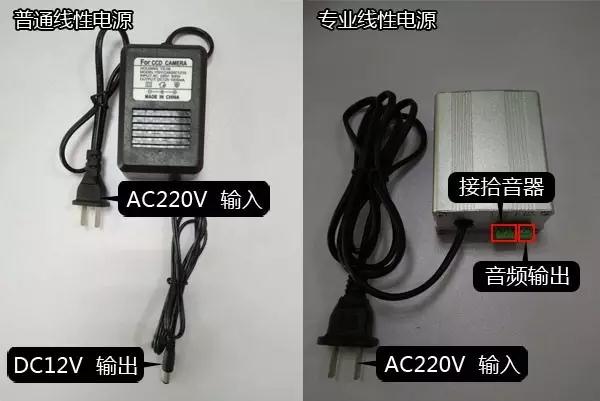

2.拾音器電源

拾音器電源有兩種,專用電源與普通線形電源

14


3.網絡攝像機

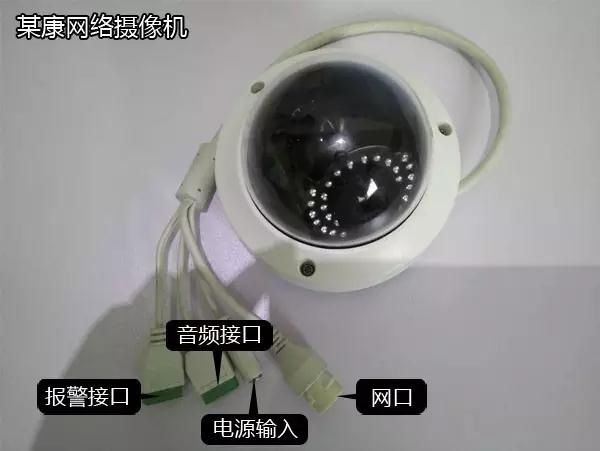

常見的某康網絡攝像機

15

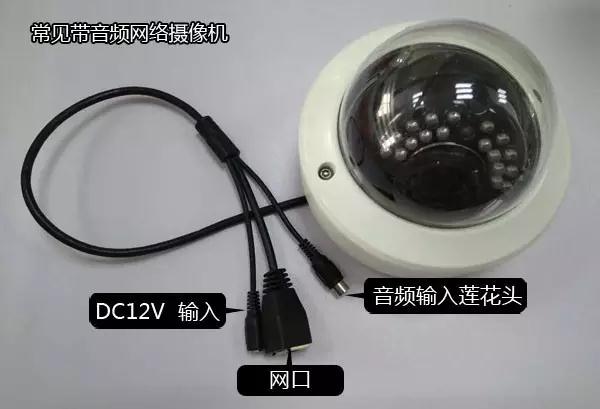

常見帶音頻的網絡攝像機

16


接法

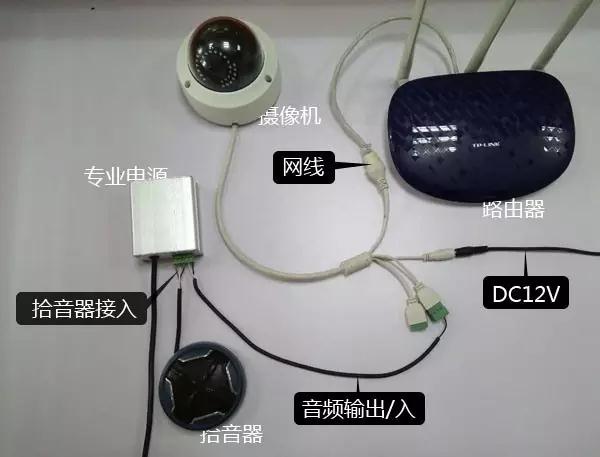

1.拾音器與某康網絡攝像機構成的音視頻系統

17


將拾音器接入到專業電源的 1(紅線電源正極)、2(白線音頻正極)、3(黑線公共地)端口作為音頻的輸入與拾音器的供電。再由4(音頻輸出正極)、5(音頻輸出負極)端口輸出。

從專業電源4、5端口將音頻線接至攝像機的音頻輸入端口,攝像機插上網線,通過路由器由后端訪問(NVR或者PC主機)


2.拾音器與常見攝像機接法(使用普通電源)

三線制拾音器與常見帶音頻的網絡攝像機需要用到下面轉接頭

18

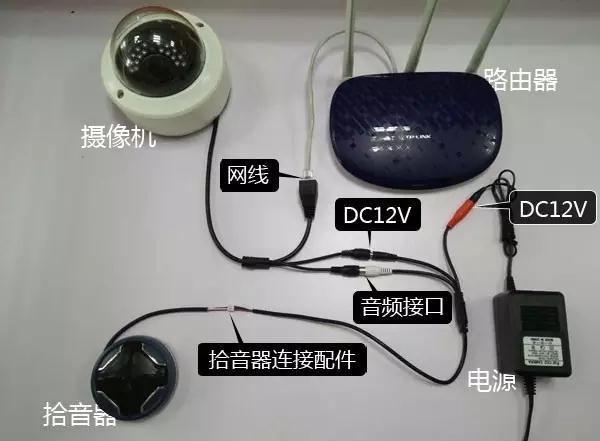

拾音器與常見攝像機接法(使用普通電源)音視頻監控系統

19

將拾音器對應接至配件上,然后分別給拾音器供上電,將電源接到配件的DC公頭,將音頻接到攝像機上的音頻輸入端口(蓮花插口)再給攝像機供上電,借由網線連接至路由器(交換機)。后端(NVR或者PC主機)通過路由器訪問前端,即可進行音視頻同步監控。
