機房電話配線架跳線接法圖解

返回列表 來源:光橋 查看手機網址
掃一掃!機房電話配線架跳線接法圖解掃一掃!
瀏覽:- 發布日期:2020-03-23 10:36:34【

電話光端機設備在安裝過程中必不可少的會碰到電話配線架跳線如何打線、配線的問題,下面就將配線架跳線的打線配線問題做圖文解答,首先我們要準備工具-打線刀和剝線鉗,當然還得有大對數電纜和配線架,好了,如下言歸正傳。

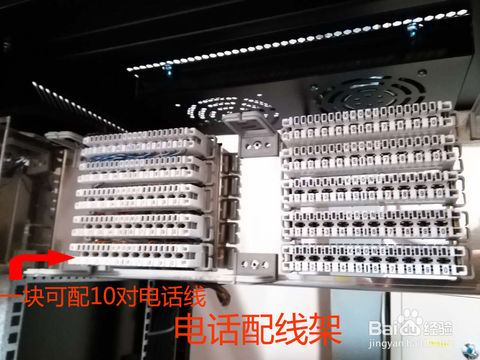

一、將電話配線架安裝固定在網絡機柜里。

配線架1

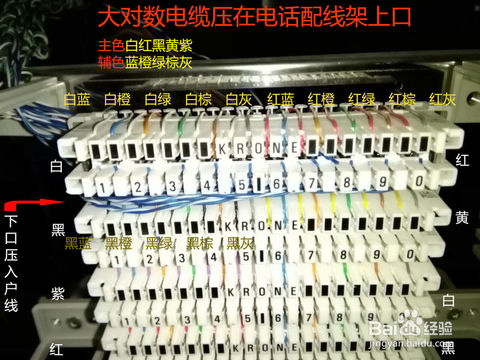

二、大對數電纜打入電話配線架上口,電纜分主色(白紅黑黃紫)和副色(藍橙綠棕灰),主色和副色兩兩搭配,按順序先后打線,如白藍,白橙,最后壓紫灰。

配件架2

三、電話配線架后面如圖總共有5個配線模塊,有5組入模塊的線纜,每組線綁扎整齊再壓線,這樣壓前面的線纜就不會亂。

配線架4

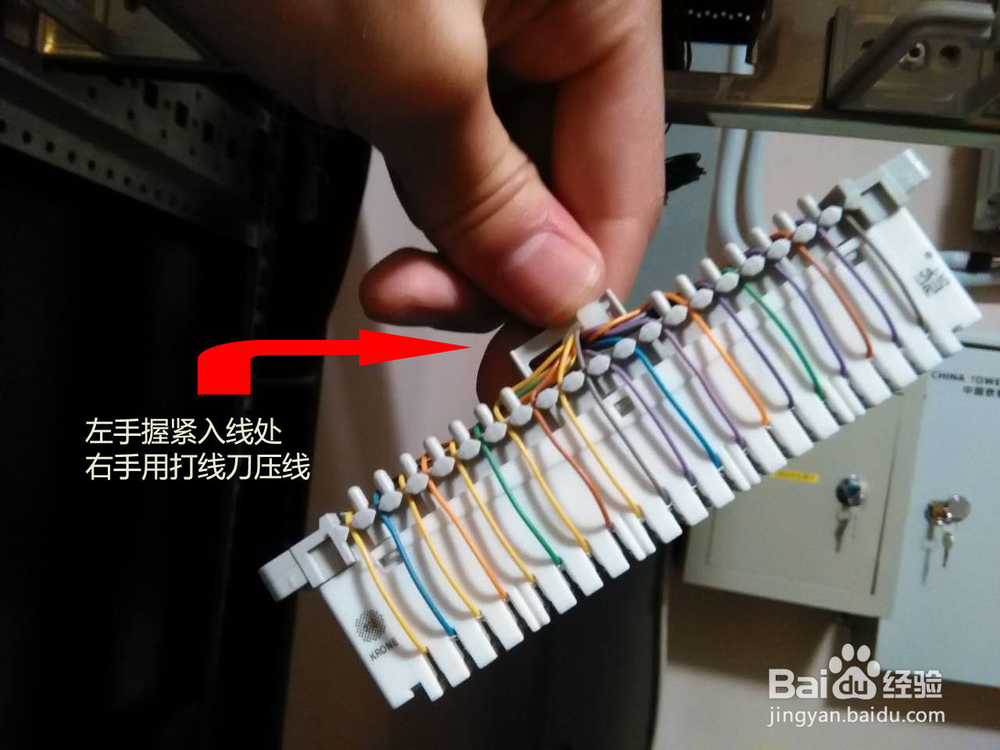

四、左手握緊入線出,右手用打線刀壓線。

配線架5

按照以上的操作將大對數電纜打入配線架上口后,接下來用短跳線接下口和另一個配線架的上口,最后就是將電話光端機引出的電纜打入配線架下口完成安裝。
