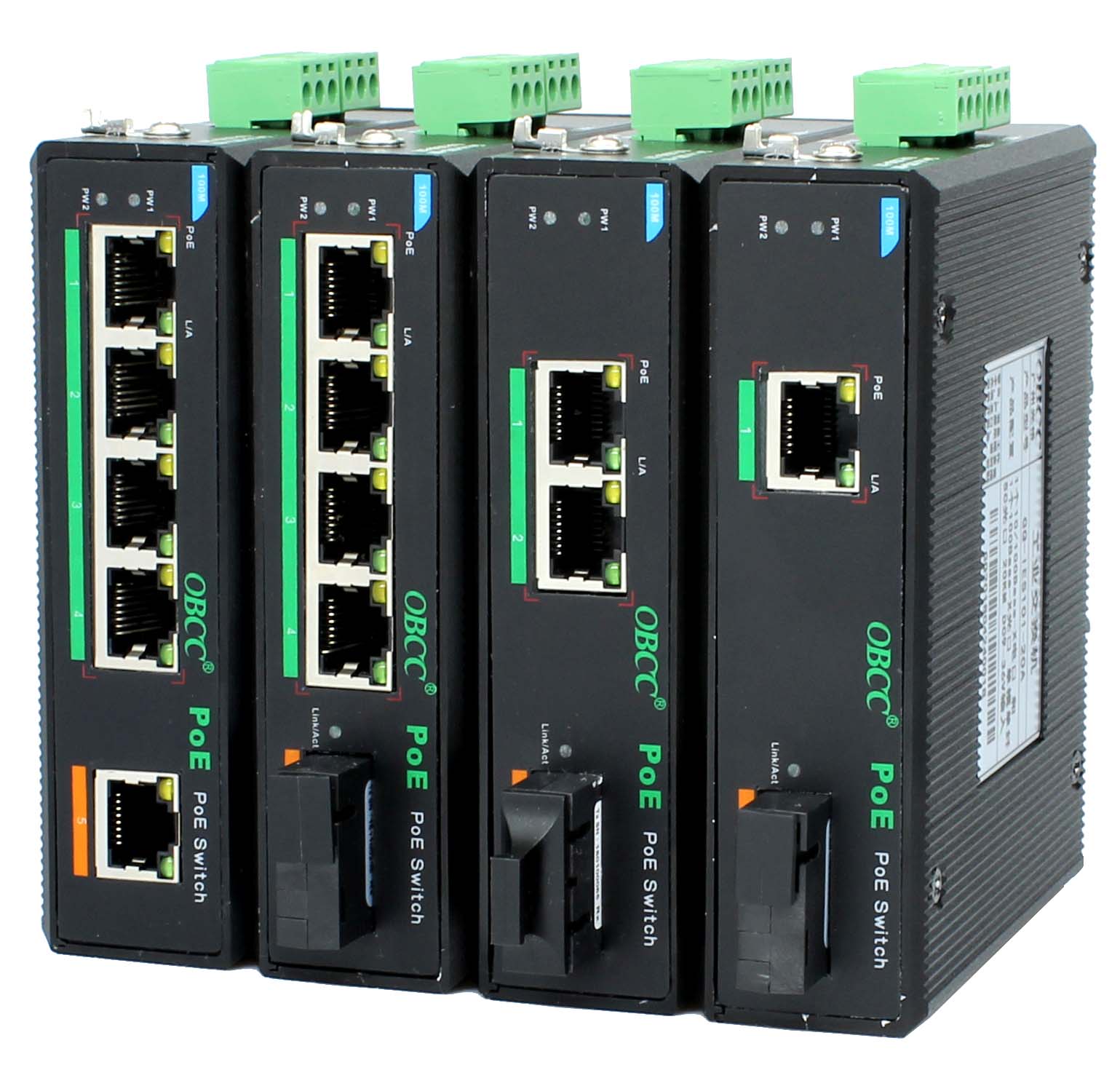

工業PoE交換機使用過程中常見問題
一、關于工業PoE交換機供電距離
PoE供電距離是由數據信號和傳輸距離決定,而數據信號的傳輸距離由網線決定。
1、網線要求
網線的阻抗越低,傳輸距離越遠,所以首先要保證網線的質量,購買正品,推薦使用超五類網線,普通的5類線數據信號傳輸距離大概是100米左右。
由于PoE標準有兩種:IEEE802.af和IEEE802.3at標準,它們對超五類網線要求不同,不同主要體現在等效阻抗上。如100米的超五類網線,IEEE802.3at的等效阻抗須小于12.5歐姆,IEEE802.3af則須小于20歐姆。可知,等效抗阻越小傳輸距離越遠。
2、PoE標準
保障工業PoE交換機的傳輸距離,就看PoE供電的輸出電壓,在標準之內(44-57VDC)盡量高,工業PoE交換機端口輸出電壓必須符合IEEE802.3af/at標準。
二、關于非標工業PoE交換機的隱患
非標PoE供電是相對于標準PoE供電而講的,它的內部沒有PoE控制芯片,沒有檢測這一步驟,不管IP終端是否支持PoE都會給它供電,如果IP終端不PoE供電,就很有可能燒毀網口。
1、少選“非標”PoE
選擇工業PoE交換機時盡量選擇標準的,具有以下優勢:
供電端(PSE)與受電端(PD)可動態感知并調整供電電壓。
有效保護受電端(通常是IPC)不被電擊燒壞(其它方面還有短路、浪涌防護等)。
可智能檢測終端是否支持PoE,在接入非PoE終端時不會供電。
非標PoE交換機通常為了節省成本,并沒有以上安全措施,故存在一定的安全隱患。但也并不是一定不能使用非標PoE,當非標PoE電壓與受電設備的電壓匹配時,也是可以使用的,且能減少成本。
2、不用“假”PoE 假PoE設備只是通過一個PoE合路器將DC電源合并到網線中,不能通過標準的PoE交換機來供電,否則設備會燒壞,故假PoE設備不要用。在工程應用中,不僅要盡量選擇標準的PoE交換機,還要選擇標準的PoE終端 。
三、關于工業交換機的級聯問題
工業交換機級聯的層數涉及到帶寬的計算,簡單舉例:
如果采用100Mbps網口的工業交換機級聯到中心,有效帶寬即45Mbps(帶寬利用率≈45%),如果每臺工業交換機分別連接了共15M碼率的監控設備,即占單臺工業交換機帶寬的15M,則45/15≈3,可級聯3臺工業交換機。
帶寬利用率為什么約等于45%?實際以太網IP分組報頭約占總流量的25%,實際可利用鏈路帶寬為75%,實際應用中考慮預留帶寬30%,所以保險估認帶寬利用率為45%。
四、關于工業交換機的端口識別
接入與上行端口
工業交換機的端口有接入、上行之分,是為了更好的區分業務,簡化維護,從而規定的不同端口角色。
接入端口:顧名思義就是直接連接終端的接口(IPC、無線AP、PC機等)
上行端口:與匯聚或核心網絡相連的端口,通常其接口速率更高,不支持PoE功能。
以上就是工業交換機/工業PoE交換機/交換機在使用過程中會遇到的一些問題,選購時需要注意!
