光纖收發器指示燈狀況（故障）說明

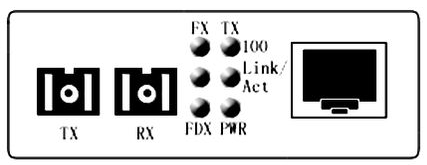

百兆光纖收發器指示燈的面板結構圖如下圖。
面板上面寫著
PWR：電源指示燈
FX：光口鏈接/狀態指示燈
FX LINK/ACT：光口鏈接/狀態指示燈
FDX：光口工作模式指示燈
TX-100：電口信號指示燈
TX LINK/ACT：電鏈接/狀態指示燈
|
指示燈 |
功能 |
狀態 |
工作情況 |
|
PWR |
電源指示燈 |
亮 |
有電 |
|
滅 |
無電 |
||
|
FX |
光口鏈接/狀態指示燈 |
亮 |
有光輸入 |
|
滅 |
無光輸入 |
||
|
FX LINK/ACT |
光口鏈接/狀態指示燈 |
亮 |
光纖鏈路連通 |
|
閃爍 |
有數據流通 |
||
|
滅 |
光纖鏈路未連通 |
||
|
FDX |
光口工作模式指示燈 |
亮 |
全雙工 |
|
滅 |
半雙工，有數據流通時閃爍 |
||
|
TX-100 |
電口信號指示燈 |
亮 |
100M信號 |
|
滅 |
10M信號 |
||
|
TX LINK/ACT |
電口鏈接/狀態指示燈 |
亮 |
連通 |
|
閃爍 |
有數據流通 |
||
|
滅 |
未連通 |
