光模塊(optical module)由光電子器件、功能電路和光接口等組成，光電子器件包括發射和接收兩部分。簡單的說，光模塊的作用就是光電轉換，發送端把電信號轉換成光信號，通過光纖傳送后，接收端再把光信號轉換成電信號。那么，你對于光模塊的安裝知識了解多少呢？接下來我們一起來了解一下！

        正確的安裝方法1：

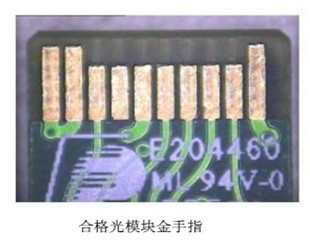

        光模塊安裝前的檢查：檢查光模塊的金手指外觀是否明亮、齊整；合格光模塊的金手指外觀如下圖:

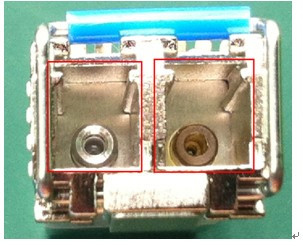

        檢查光模塊的拉桿是否有破損，光模塊的拉桿是否失效。拉桿破損的光模塊拔插操作時容易引起光模塊卡在交換機內。檢查光模塊端面是否清潔，清潔的光模塊端面是透明清晰可見的。如下圖:

        正確的安裝方法2：

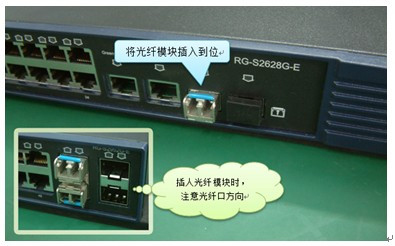

        將光模塊安裝到設備光端口上，檢查光模塊的朝向，如下圖：

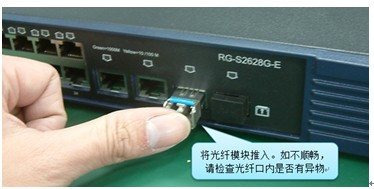

        正確安裝后的效果如下圖：

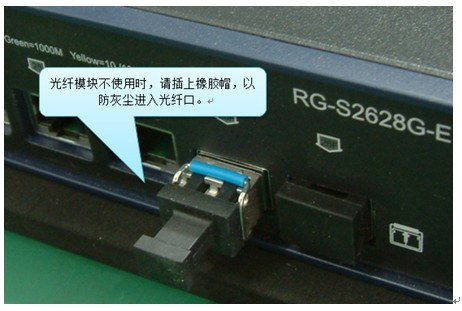

        注意!　光模塊安裝到設備的光口后，未進行光纖跳線前請做好防塵措施。如下圖：

        正確的安裝方法3：

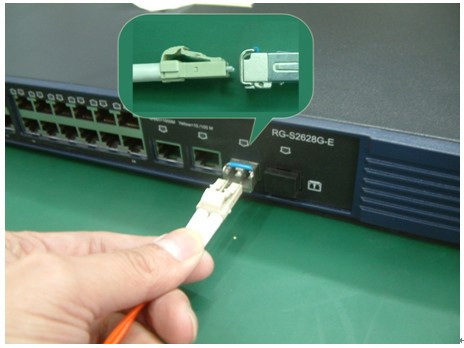

        光纖跳線的安裝或者拔除：插入光纖跳線前需要固定好模塊的拉環。如下圖：

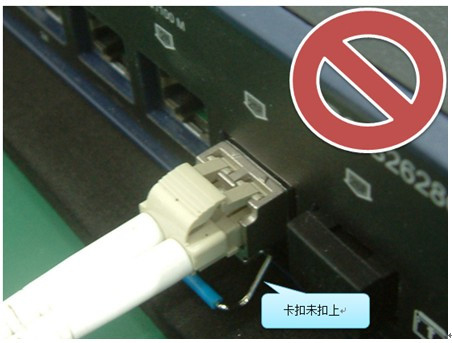

        注意!　光纖跳線插入光模塊前，請固定好光模塊的拉桿。如下圖：

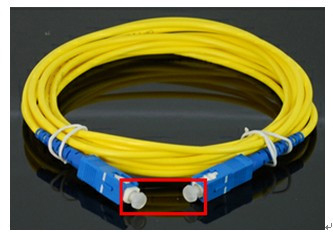

        注意!光模塊在未使用時，光纖跳線必須安裝防塵帽，否則在光纖跳線與光模塊對接時容易導致光模塊被污染。如下圖：

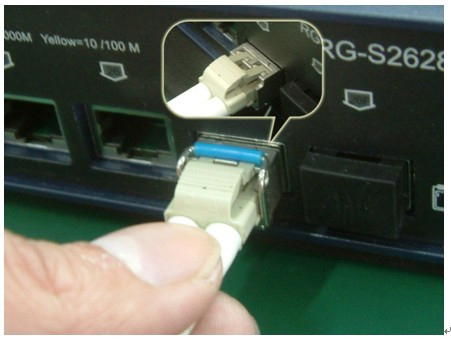

        插入光纖跳線時能夠聽到輕微的聽到“啪”的聲音或感到輕微震動。光模塊插入設備后，請?jiān)侔我幌鹿饽K檢查是否安裝到位，若拔不出則表示安裝到位。如下圖：

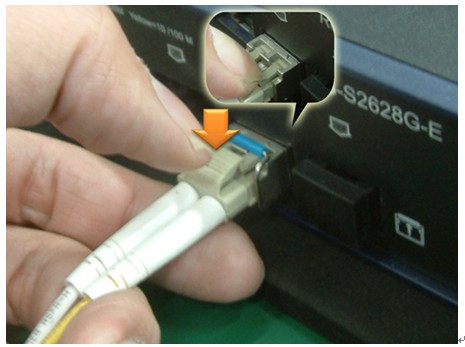

        取出光模塊時，請先取下光纖跳線，再取出光模塊。如下圖：

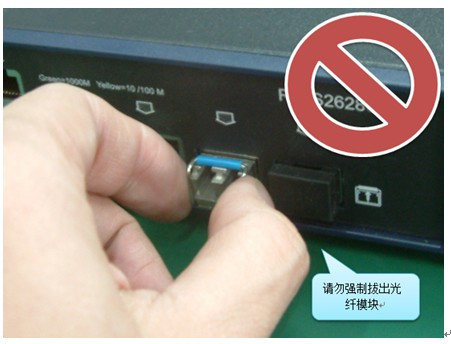

        注意!取出光模塊時請先拉出拉桿，再通過拉桿取出光模塊，禁止強制取出光模塊。如下圖：

        以上內容就是關于光模塊安裝方法和使用須知的相關詳細介紹，希望能對大家有所幫助！
