光纜、終端盒、尾纖的作用和接法(圖解)

返回列表 來源:光橋 查看手機網址
掃一掃!光纜、終端盒、尾纖的作用和接法(圖解)掃一掃!
瀏覽:- 發布日期:2017-12-18 15:23:37【

在網絡布線中, 通常室外 (樓宇之間連接) 使用的是光纜, 室內 (樓宇內部)使用的是以太雙絞線,那么,樓外的光纜傳輸媒介與樓內以太網傳輸媒介之間如何轉換?其中, 又用到了什么設備?它們的作用是什么?之間的關系又如何呢?

1


2

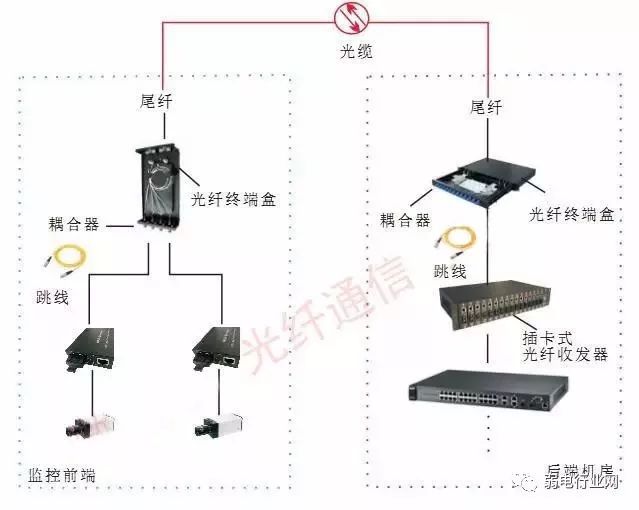

輸層拓撲圖

  • 步驟 1:室外光纜光纜接入終端盒,目的是將光纜中的光纖與尾纖進行熔接,通過跳線,將其引出。

  • 步驟 2: 將光纖跳線接入光纖收發器, 目的是將光信號轉換成電信號。

  • 步驟 3: 光纖收發器引出的便是電信號, 使用的傳輸介質便是雙絞線。此時雙絞線可接入網絡設備的 RJ-45 口。到此為止,便完成了光電信號的轉換。

說明:現在網絡設備有很多也有光口(光纖接口),但如果沒有配光模塊(類似光電轉換器功能),該口也不能使用。

光纜終端盒、尾纖的作用和接法:

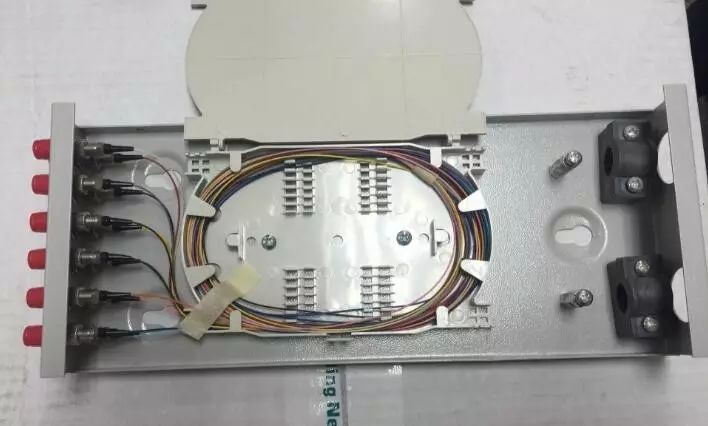

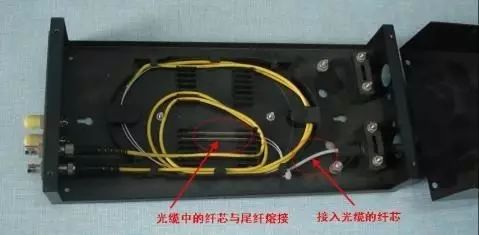

光纜終端盒作用:終接光纜,連接光纜中的纖芯和尾纖,光纜終端盒內部結構,如圖所示:

3

如圖所示,接入的光纜可以有多芯。

例如:一根 4 芯的光纜(光纜中有 4 根纖芯),那么,這根光纜經過終端盒,便可熔接出最多 4 根尾纖,即往外引出 4 根跳線。上圖 ,只熔接了 2 根,也就往外引出了 2 根跳線。

4

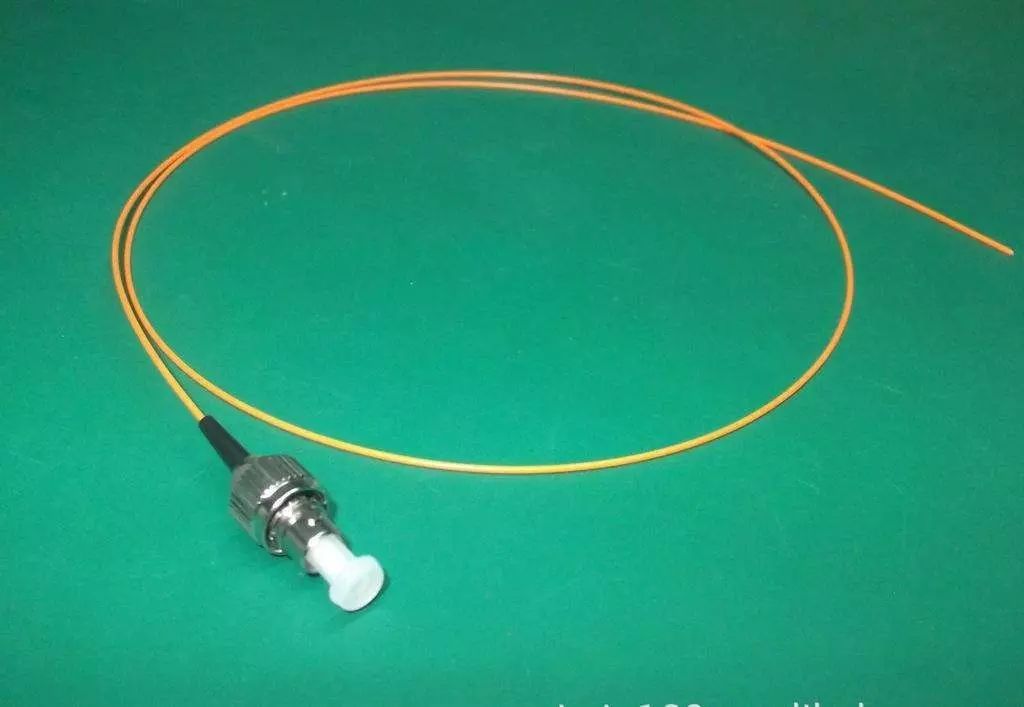

如圖所示,這是一根外皮是黃色尾纖。

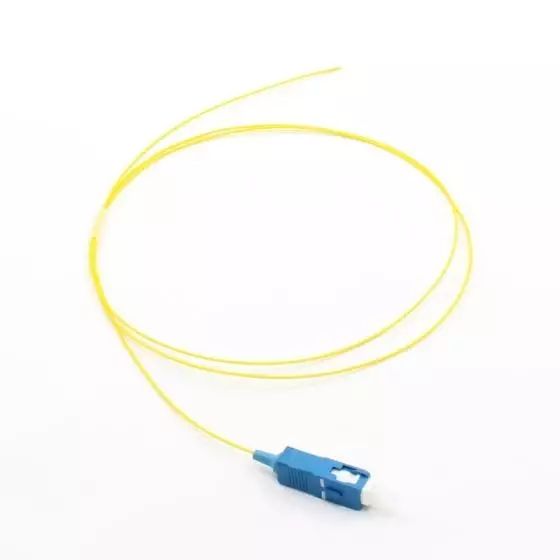

尾纖:一端有連接頭,另一端是一根光纜纖芯的斷頭。通過熔接,與其他光纜纖芯相連。

尾纖作用: 主要是用于連接光纖兩端的接頭。 尾纖一端跟光纖接頭熔接 ,另一端通過特殊的接頭跟光纖收發器或光纖模塊相連, 構成光數據傳輸通路。

5

一般我們購買不到純粹的尾纖,而是如圖所示的跳線,中間一剪開, 便成了尾纖。

尾纖: 用在終端盒里, 連接光纜中的光纖, 通過終端盒耦合器 (適配器),連接尾纖和跳線。

6

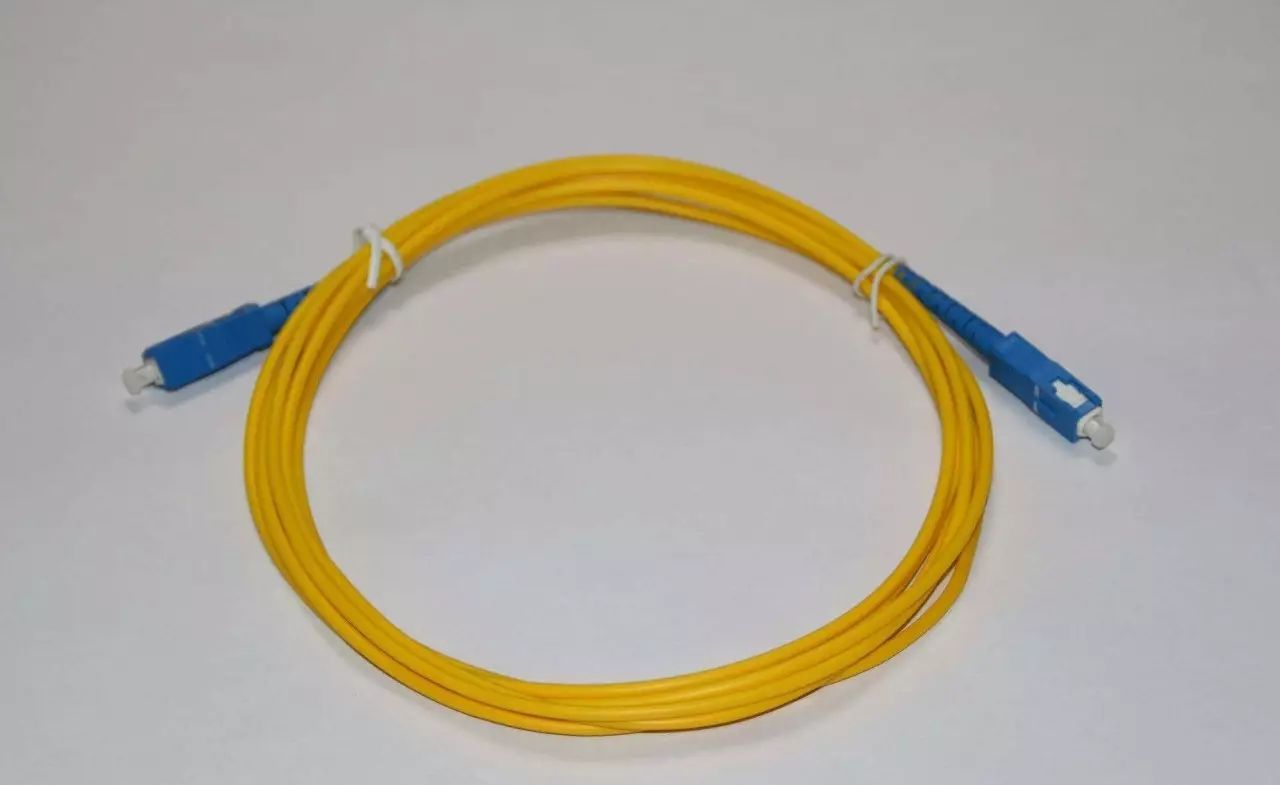

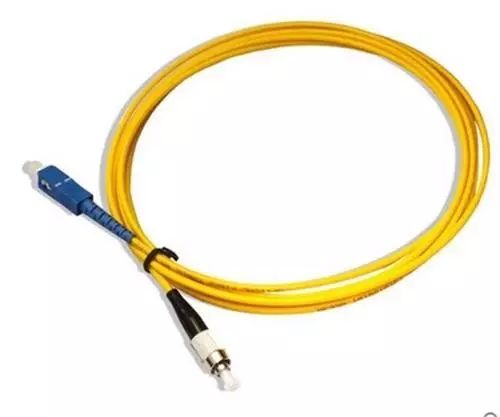

跳線:跳纖兩頭都是活動接頭。起連接尾纖和設備作用。

7

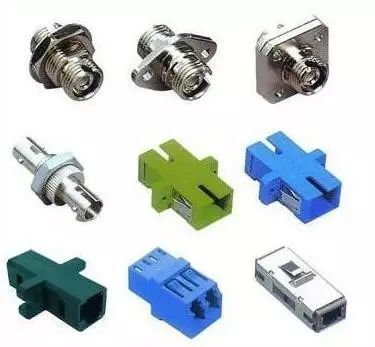

纖耦合器 :是用于兩條光纖或尾纖的活動連接通俗稱為法蘭盤。

8

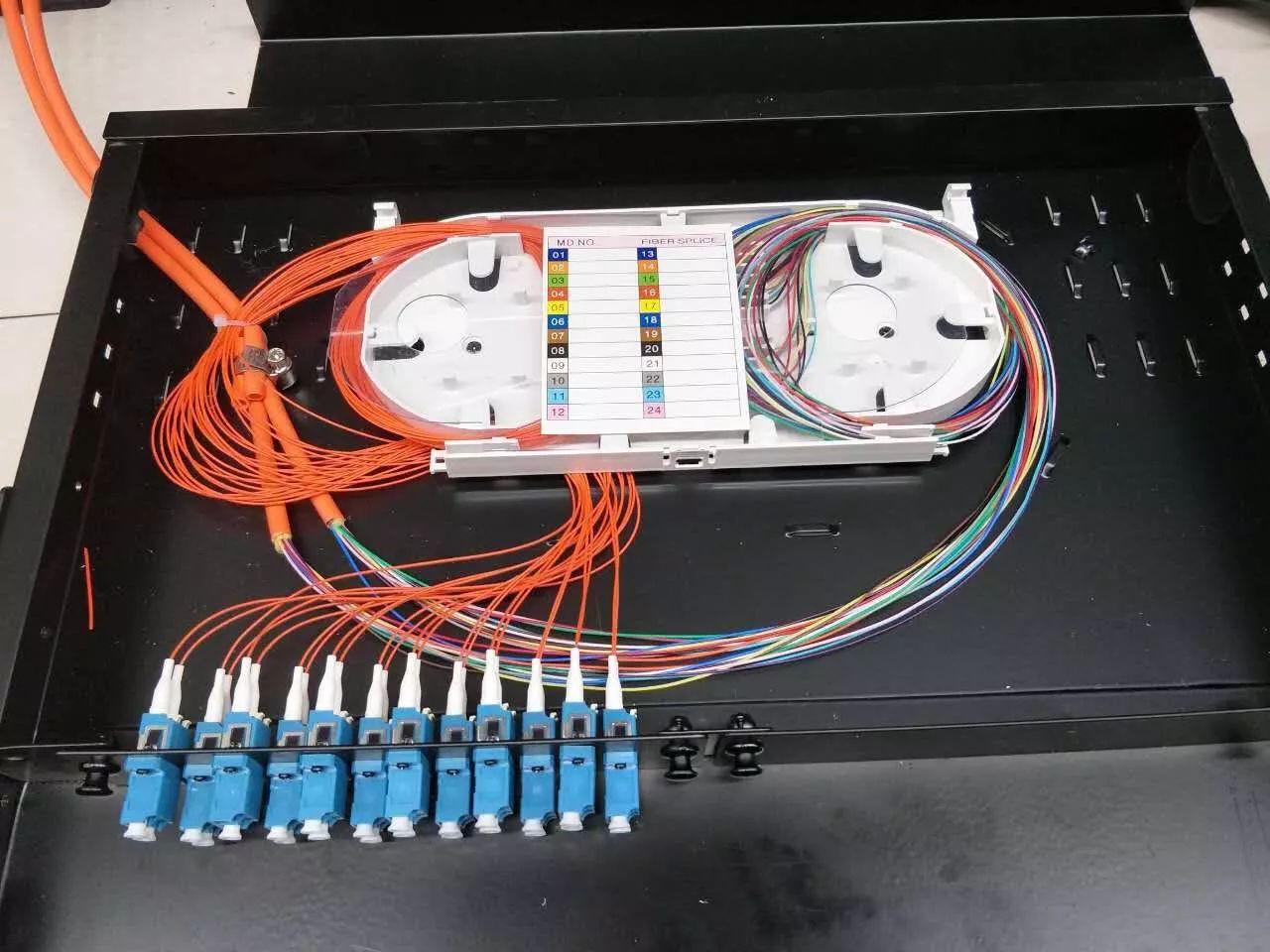

光纖終端盒 :是一條光纜的終接頭,他的一頭是光纜,另一頭是尾纖,相當于是把一條光纜拆分成單條光纖的設備。

9

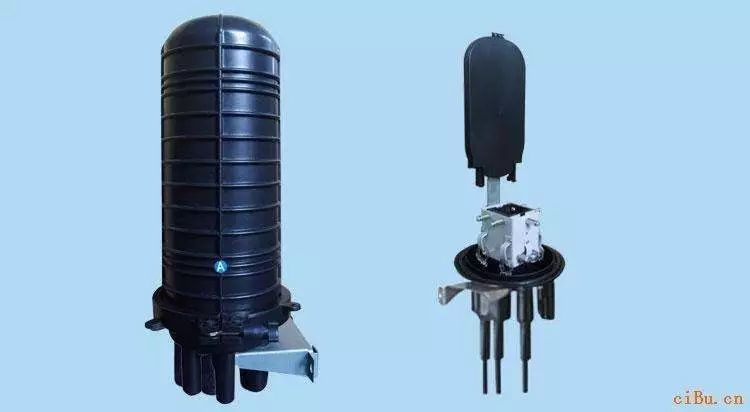

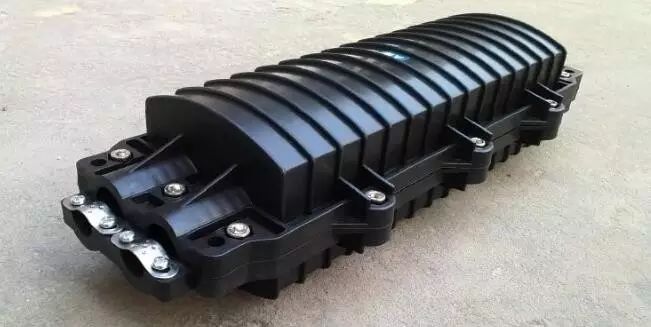

纜接續盒: 是兩條光纜對接成一條長的光纜用的。他們之間是不能互換使用的,光纜與電話光端機之間是通過光纖終端盒連接的,也就是光端機上只能插尾纖。

10

臥式

11

帽式/立式

關于終端盒和熔接盒是否可以這樣理解?在其中光纖的兩個頭熔接, 只不過前者是光纜和尾纖的熔接,后者是光纜之間的熔接。

接續盒和終端盒 是不一樣的 接續盒是全密封的可以防水但是它無法固定尾纖,終端盒不防水,內部結構一邊可固定光纜,一邊可固定尾纖。

耦合器只能連接兩條尾纖并且分SC/PC、SC/SC、ST/ST、FC/FC、SC/FC等接口,而光纜和尾纖之間是用熔接機熔接的是死的。

尾纖與跳線 有什么區別?把跳線一分為二可以做為尾纖用么?尾纖只有一頭是活動接頭,跳纖兩頭都是活動接頭,接口有很多種,不同接口需要不同的耦合器,跳纖一分為二可以做為尾纖用。
